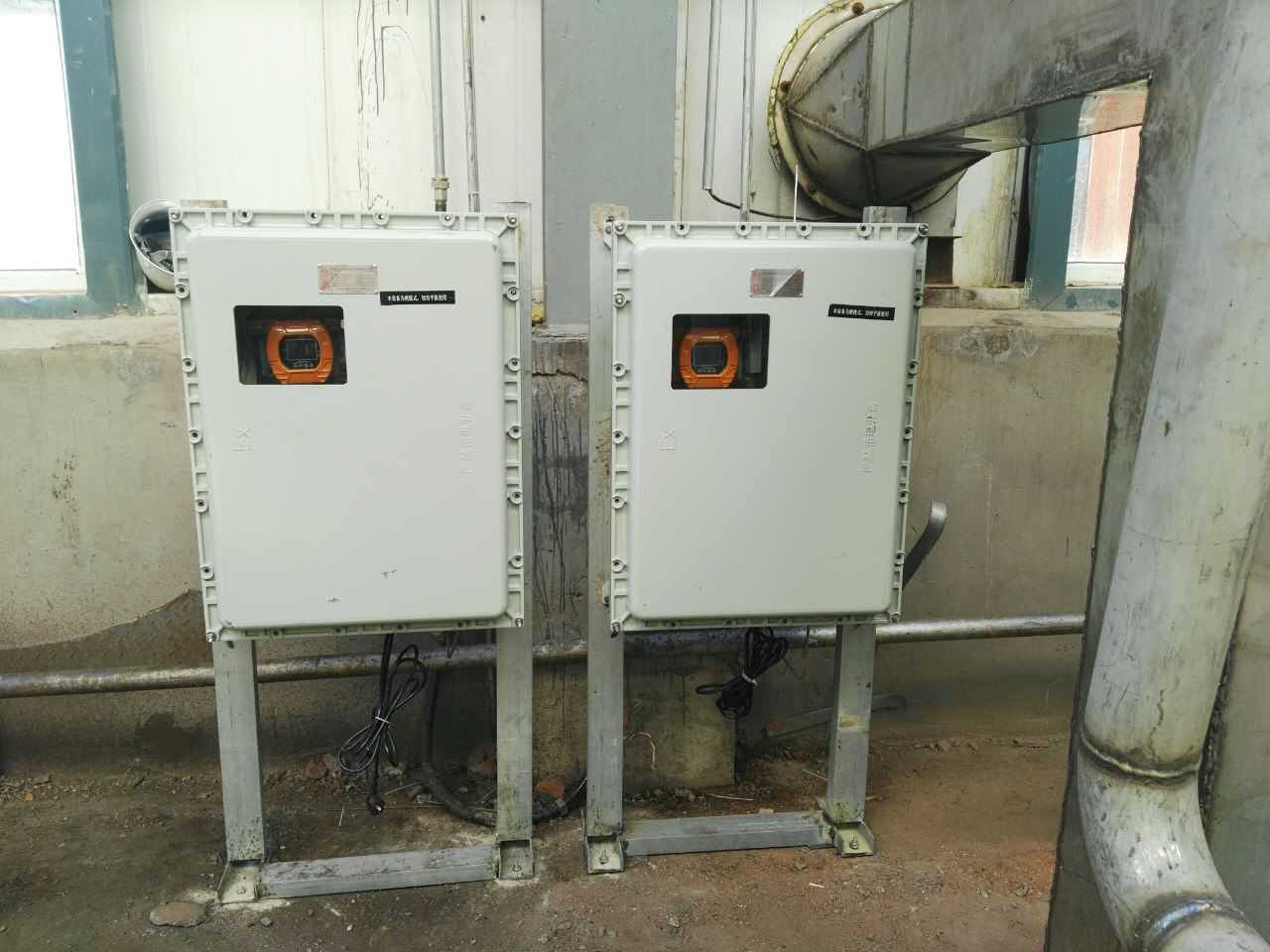

一、现场装置图

二、系统简介
1. 配景:应环保部分要求,对制药厂全厂区情形尾气排放的恶臭气体举行在线监测;
2. 情形:尾气排放口,高温,高湿;
3. 选用产品型号:TH2000预处置惩罚系统,MIC-600牢靠复合式系列;
4. 监测因子:有机挥发性气体TVOC、硫化氢H2S、氨气NH3;
5. 传感器:划分为PID光离子,电化学,电化学
6. 信号传输:4-20mA信号接入DCS系统举行集中监控;
说明:由于现场排放尾气温度过高(100摄氏度以上),并且湿度太大,传感器直接丈量会影响使用寿命,故加装TH2000预处置惩罚系统,内置抽气泵将尾气抽取到监测系统举行降温,除湿等操作后运送到MIC-600气室举行有害因子检测,并将检测后的信号通过4-20mA信号举行集中监控。
TH2000预处置惩罚系一切主要应用于气体剖析行业,主要检测场合:烟气排放,脱硫脱硝、锅炉尾气、污水管道气体检测剖析等。
主要原理是:采样单位收罗现场的烟气或被测气体,预处置惩罚单位对气体举行降温、除湿、过滤粉尘,并将被测气体的温度和湿度恒定在定规模,气体检测单位检测剖析被运送过来的气体,在显示屏上实时显示被测气体浓度,并将数据信号向外传输到PLC或者电脑等终端,也可以通过无线GPRS或网络传输到云服务器,用户再从服务器读取数据,可以实现全球联网监控剖析。整个历程为自动化处置惩罚,不需人为干预处置惩罚。
TH-2000气体在线监测预处置惩罚系统适用于低粉尘、温度、湿度场合的气体检测剖析,若被测气体的粉尘含量,需要选配自动反吹系统,不然需要按期手动维护洗濯粉尘过滤器。TH-2000气体预处置惩罚系统内置效压缩机水冷除湿系统和0.5米细腻粉尘过滤取样头(法兰装置),采样距离40米,自动降温、自动排水、过滤焦油。关于易溶于水的气体检测剖析和冬天室外结冰情形,避免采样管路结冰,需选择保温顺电伴热恒温控制系统。若是对被测气体的干燥度和清洁度要求很,请选择TH-3000系列,含保温顺电伴热恒温控制系统、双效压缩机水冷除湿系统,可以将气体的稳固控制在4℃或5℃
气体在线监测预处置惩罚系统参照规则:
《火电厂大气污染物排放标准》 GB13223-96
《中华人民共和大气污染防治法》 2000年9月1日起实验
《火电厂烟气一连监测系统典范装备手艺规范书》 G-HB97-01
《火电厂烟气一连排放一连监测手艺规程》 HJ/T-2000
《牢靠污染源排放中颗粒物测定与气态污染物采样要领》 GB/T16157-1996
《烟气采样器手艺条件》 HJ/T47-1999
《烟气采样器手艺条件》 HJ/T48-1999
《牢靠污染源烟气排放一连监测手艺规范》 HJ/T75-2007
《牢靠污染源烟气一连监测系统要求及检测要领》 HJ/T76-2007
气体在线监测预处置惩罚系统产品特征:
可选防爆型、防水设计(标配不防爆,防护等IP66,户外型),检测快速,可靠,稳固。
可将气体剖析单位内置于机箱内,也可以外置。
标准采样距离为30~40米,选配真空泵远采样距离凌驾70米。
标准预处置惩罚温度为600℃,TH2000可以预处置惩罚1300℃的烟气,TH3000可以预处置惩罚2000℃的烟气。
9英寸显示屏,可集成显示种种探头参数和控制其他装备。
网络传输、4-20mA输入、RS485输入、4-20mA输出、RS485通讯。
选配:无显示窗口或2.5英寸显示屏、无线传输、声光报警、数据打印功效、linux操作系统、触摸屏、16G大容量SD存储卡、U盘存储。

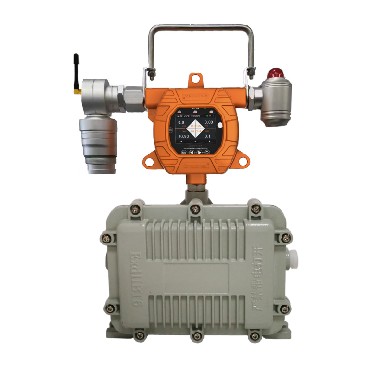

MIC-600牢靠复合气体检测仪应用于:现场多种气体浓度 24 小时一连在线监测及温湿度的丈量,现场浓度显示,超标声光报警 ( 可选),远程信号传输。接纳 2.5 英寸高清彩屏实时显示,
接纳国际着名品牌的气体传感器,主要检测原理有:电化学、红外、催化燃烧、热导、PID 光离子等原理的气体传感器、瑞士高精度电容式数字温湿度传感器。先进的电路设计、成熟的内核算法处置惩罚,
奇异的形状设计,取得了多项软件著作和外观等专利。MIC-600适用于检测管道中或受限空间、大气情形中的气体浓度;气体走漏和种种配景气体为氮气或氧气的高浓度简单气体纯度。检测种类凌驾 500 余种。结实耐用的防爆外壳和氟碳漆外貌处置惩罚工艺适用于种种危险场合和强侵蚀性情形,耐磨损。
